管路附件中有一种装置，它可以控制输送介质流动、改变介质和通路断面的流动方向，这种装置就是
仪表阀门。仪表阀门的密封性是最重要的一项技术性能指标，密封性能决定了在输送介质流动过程中在各密封部位是否能阻止是否介质泄漏。镇江太平洋电气有限公司生产的仪表阀门有
气源分配器、
针型阀、

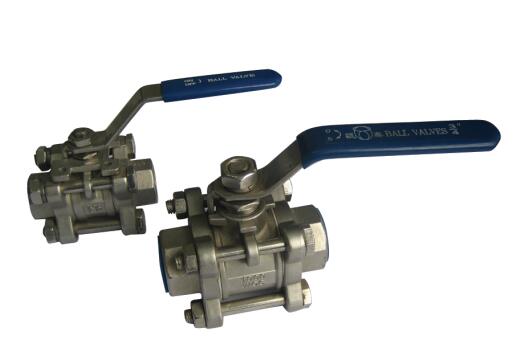

球阀、
闸阀、
截止阀、
阀组等等，我公司生产的仪表阀门杜绝了阀内泄漏和阀外泄漏，外漏更是在不能允许的范围之内，我们的仪表阀门产品具有可靠的密封性能。
上一篇我们送上的文章是
仪表阀门按用途可以分为7种类型为了更加全面的介绍仪表阀门的各项性能、规格、参数等等，我们将持续发布最新知识，帮助大家了解更多
仪表阀门基础知识 。
表示阀门的主要性能参数为公称通径、公称压力、工作压力和工作温度等。
一、公称通径
公称通径DN 是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。公称通径是用作参考的经过圆整的数字，与加工尺寸数值上不完全等同。
公称通径是用字母“DN”后紧跟一个数字标志。如公称通径250mm应标志为DN250。
二、公称压力
公称压力PN 是一个用数字表示的与压力有关的标示代号，是供参考用的方便的圆整数。同一公称压力PN值所标示的同一公称通径!" 的所有管路附件具有与端部连接型式相适应的同一连接尺寸。
在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPA”表示。在英、美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使 用中仍采用英制单位Class。由于公称压力和压力级的温度基准不同，因此两者没有严格的对应关系。两者间大致的对应关系参见表。
日本标准中有一种“K”级制，例如10K、20K、40K等。这种压力级的概念与英制单位中的压力级制相同，但计量单位采用米制。
三、压力-温度额定值
阀门的压力-温度额定值，是在指定温度下用表压表示的大允许工作压力。当温度升高时，大允许工作压力随之降低。压力-温度额定值数据是在不同工作温度和工作压力下正确选用法兰、阀门及管件的主要依据，也是工程设计和生产制造中的基本参数。
各种材料的压力-温度额定值、数据见4章，许多国家都制订了阀门、管件、法兰的压力--温度额定值标准。
1、美国标准 在美国标准中，钢制阀门的压力-温度额定值按ASME/ANSI B16.5a-1992、ASME B16.34-1996的规定；铸铁阀门的压力-温度额定值按ANSI B16.1-1989~B16.4-1989，ANSI B16.42-1985的规定：青铜阀门的压力-温度额定值按ASME/ANSI B16.15a-1992、ASME B16.24-1991的规定。
1）美国ASME/ANSI B16.5a-1992中规定了英制单位和米制单位两种法兰尺寸系列，同时分别列出了适用了两种单位制的法兰压力温度额定值。在该标准附录D 中给出了确定英制单位压力-温度额定值的方法。
2）美国ANSI B16.42-1985《球墨铸铁管法兰及法兰管件》标准中规定了CL150和CL300球墨铸铁法兰压力-温度额定值在标准附录中又规定了压力-温度等 级的制订方法，其基本原理、使用范围、限制条件及制订程序与ASME/ANSI B16.5a-1992基本一致。
3）美国ASME B16.34-1966纳入了ASME/ANSI B16.5a-1992中法兰连接阀门的温度-压力额定值数据。该标准中法兰连接阀门的压力-温度额定值采用了 ASME/ANSI B16.5a-1992的制订方法。该标准列出了法兰连接和对焊连接的标准级阀门及对焊连接特殊级阀门的压力-温度额定值数据表。标准中所列的阀门材料有 100多种，共划分为27组。
2、德国标准 德国标准DIN2401-1977二分册《管道压力级、钢和铸铁管道部件的允许工作压力》是一个比较综合的压力-温度额定值标准。其中，列出了无缝管、 焊接管、法兰、阀门、管件及螺栓在不同材料，不同温度条件下的允许工作压力。该标准包括法兰材料6种、法兰连接铸铁阀门材料4种、铸钢5种、锻钢5种，这 些均为原始材料。钢材均为碳钢和低合金钢，未包括不锈钢。标准中明确规定，当选用与原始材料不同的其他材料时，其允许工作压力根据使用材料的强度特性值与 标准中规定的原始材料在20℃时的强度值之间的比值进行计算。对于不锈钢材料的压力一温度额定值，ISO/DIS70651《钢法兰》中进行了补充说明。
3、原苏联标准 原苏联标准TOCT356-1980《阀门与管路附件的公称压力、试验压力和工作压力系列》，全部符合经互会标准。原苏联标准中，对材料进行了分组。在该标准中将200℃以下的大允许工作压力值均视为常温下的工作压力，并等于公称压力。
4、国际标准 国际标准ISO/DIS7005-1-1992《普通管法兰》是将美国标准ASME/ANSI B 16.5a-1992和德国标准中公称压力级的法兰标准合并在一起。因此，压力-温度额定值标准也分别采用了美国和德国两个国家的法兰压力-温度额定值标 准的制订方法及相应数据。ISO/DIS7005-1-1992中的公称压力等级PN0.25、0.6、1.0、1.6、2.5、4.0MPA属德国法兰 体系；PN2.5、10、15、25、42MPA属于美国法兰体系。每一体系的压力-温度额定值标准只适用于各自体系的法兰标准。
5、我国国家标准 国家标准GB/T9124-2000（附录A）《钢制管法兰 技术条件》参考了德国 DIN2401-1977和美国ASME/ANSI B 16.5a-1992标准中压力温度额定值的制订原则及方法，利用我国常用的法兰材料，参照国际标准ISO/DIS7005-1-1992分别制订了适用 于两个公称压力系列（PN0.25-4.0MPA、PN2.0-42.0MPA）的法兰压力-温度额定值。标准中规定了13种法兰材料在12个公称压力等 级下，工作温度为20-530℃的大允许工作压力。
选择仪表阀门的步骤和主要依据在下一篇继续做详细介绍，如需了解更多，请持续关注。
